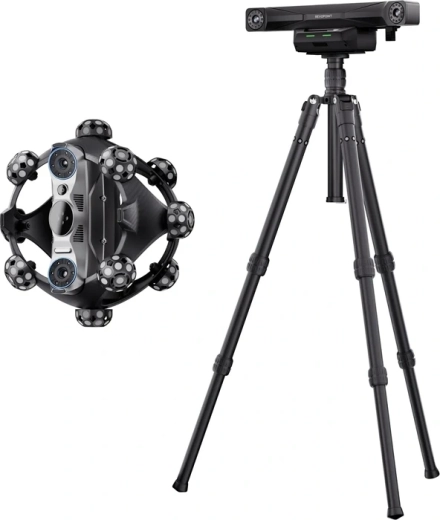

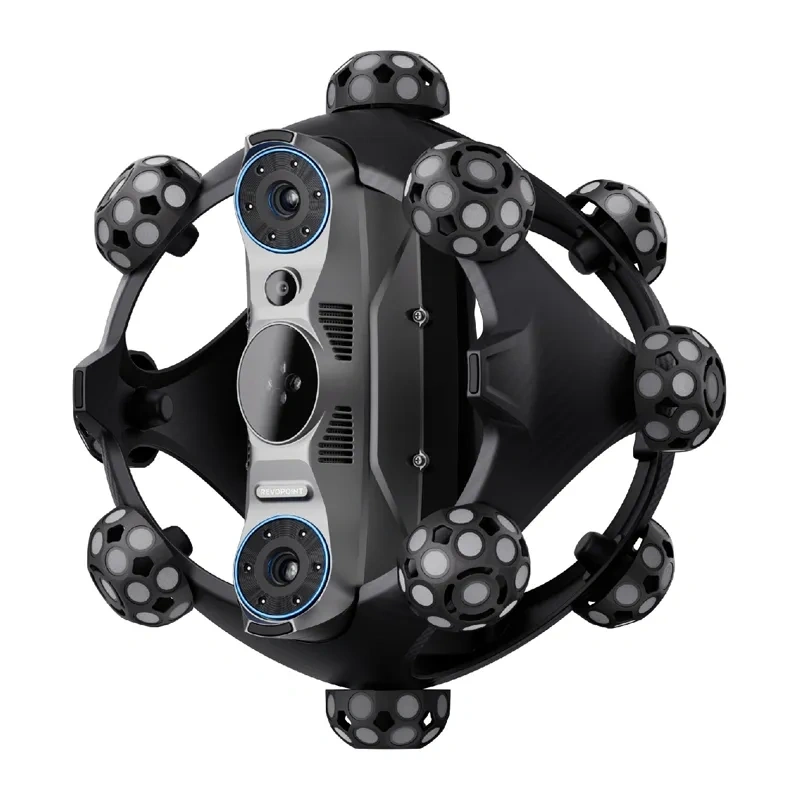

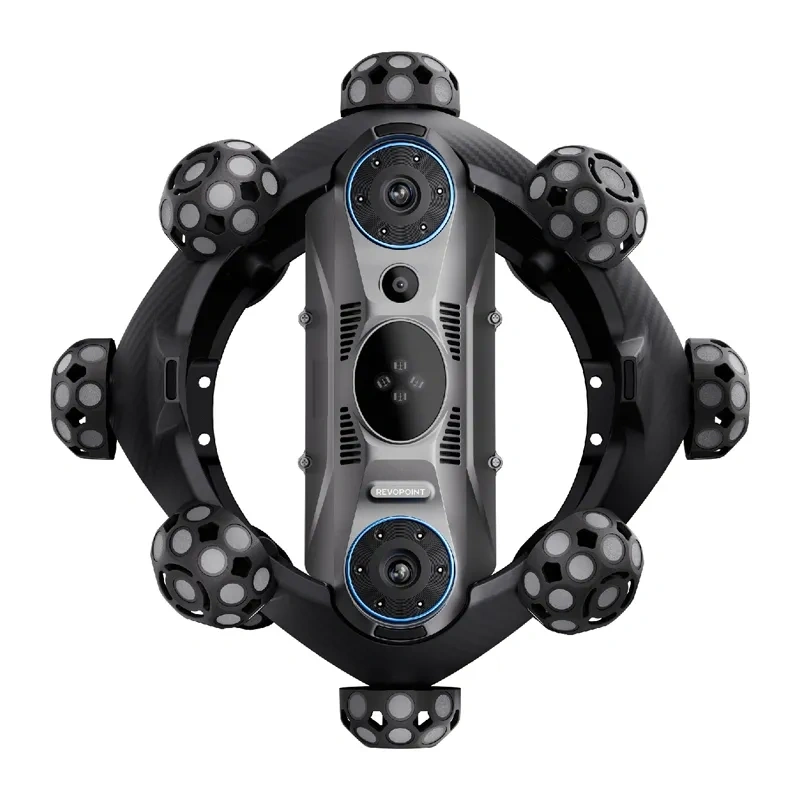

Revopoint Trackit SR е професионален оптичен 3D скенер, който съчетава висока точност, безжична работа, усъвършенствано оптично проследяване без маркери и 3 режима на сканиране за малки детайли и големи обекти. Благодарение на ниското тегло 1 kg, бързата термична стабилизация и включения софтуер Revo Measure и Revo Track ускорява измерването и последващата обработка на данните както в работилницата, така и на терен.

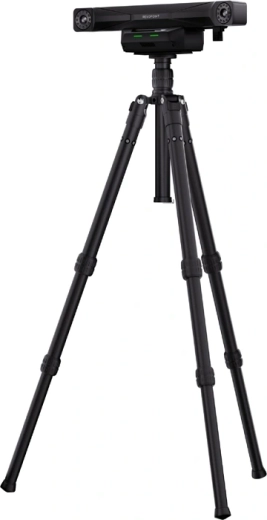

3 режима на сканиране за детайли, големи части и дълбоки отвори
Изберете режим според задачата: 30 кръстосани лазерни линии за максимален детайл, 17 паралелни линии за дълъг обхват и бързо заснемане на по-големи обекти, или 1 лазерна линия за сканиране на дълбоки отвори и по-труднодостъпни места.

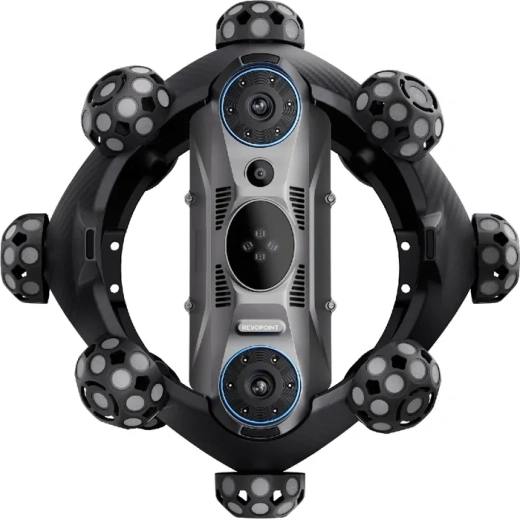

Оптично проследяване без маркери и метрологична точност
Усъвършенстваното оптично проследяване без нужда от маркери съкращава подготовката и ускорява сканирането. Trackit SR постига обемна точност 0,02 mm + 0,04 mm × L (m) и позволява бърз старт благодарение на термична стабилизация само за 2 минути.
Безжична работа и лесно използване на терен
Безжичната работа осигурява максимална свобода на движение без ограничения от кабели. Благодарение на поддръжката на безжични многопозиционни станции може бързо да се създаде работно място за дигитализация на големи обекти и да се сканира удобно дори при по-дълги измервателни сесии – скенерът тежи само 1 kg.
Работете по-бързо, по-точно и по-удобно – независимо дали измервате в лаборатория, на производствена линия или директно при клиента. Revopoint Trackit SR е проектиран за професионално 3D сканиране и прецизни метрологични задачи: предлага висока плътност на точките, стабилно оптично проследяване и гъвкавост при дигитализация на широк диапазон от обекти.
Три режима на сканиране ви позволяват да изберете идеалния метод според формата и размера на детайла:
- Дълъг обхват – 17 паралелни лазерни линии за ефективно сканиране на по-големи компоненти.
- Точност / детайли – 30 кръстосани лазерни линии за фини детайли и висока плътност на данните.
- Дълбоки отвори – 1 лазерна линия за трудно достъпни места и дълбоки кухини.
Усъвършенстваната система за проследяване ускорява работата, като елиминира нуждата от маркери и едновременно поддържа висока точност дори при по-големи обекти. Ще оцените и безжичното сканиране за свободно движение без кабели, бързата подготовка на системата (калибриране до 20 минути) и възможността за работа на открито до 100 000 lux. Скенерът също така създава текстурни карти и вярно възпроизвежда цветовете, така че цифровите модели имат точна геометрия и естествен вид на повърхността.
Спецификации
- Производител
- Revopoint
- Модел
- Trackit SR Standard
- Точност на единично заснемане
- 0,02 mm
- Максимално разстояние между свързващите точки
- 0,05 mm
- Максимална скорост на сканиране
- 2 000 000 точки в секунда
- Светлинен източник
- Режим на точност: 30 сини кръстосани лазерни линии / Режим на дълъг обхват: 17 сини паралелни лазерни линии / Режим за дълбоки отвори: 1 синя единична лазерна линия
- Работно разстояние
- Кръстосани лазерни линии: 200–400 mm / Паралелни лазерни линии: 250–500 mm / Една лазерна линия: 200–400 mm
- Една детекционна площ при най-близко разстояние
- 123 × 130 mm при 200 mm
- Единична детекционна площ при най-далечно разстояние
- 330 × 325 mm при 500 mm
- Wi‑Fi
- Версия 6
- Тегло (скенер)
- 1 kg
- Размери (скенер)
- 250 × 250 × 177 mm
- Работна температура
- 0 ℃ – 30 ℃
- Поддържани формати
- PLY, OBJ, STL, ASC, 3MF, GLTF, FBX
- Материал
- Рамка: въглеродни влакна / Корпус: поликарбонат

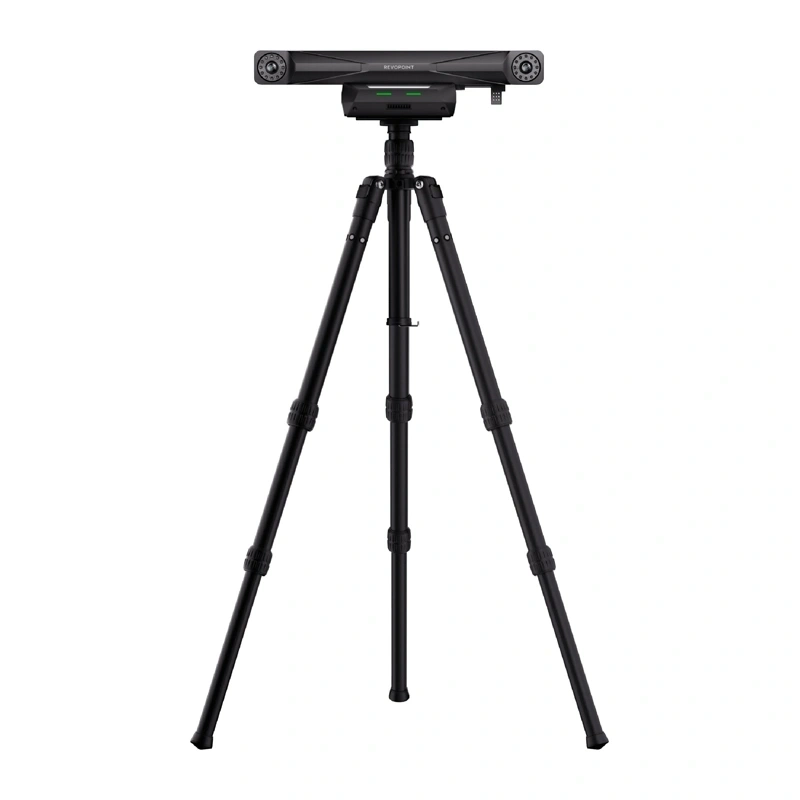

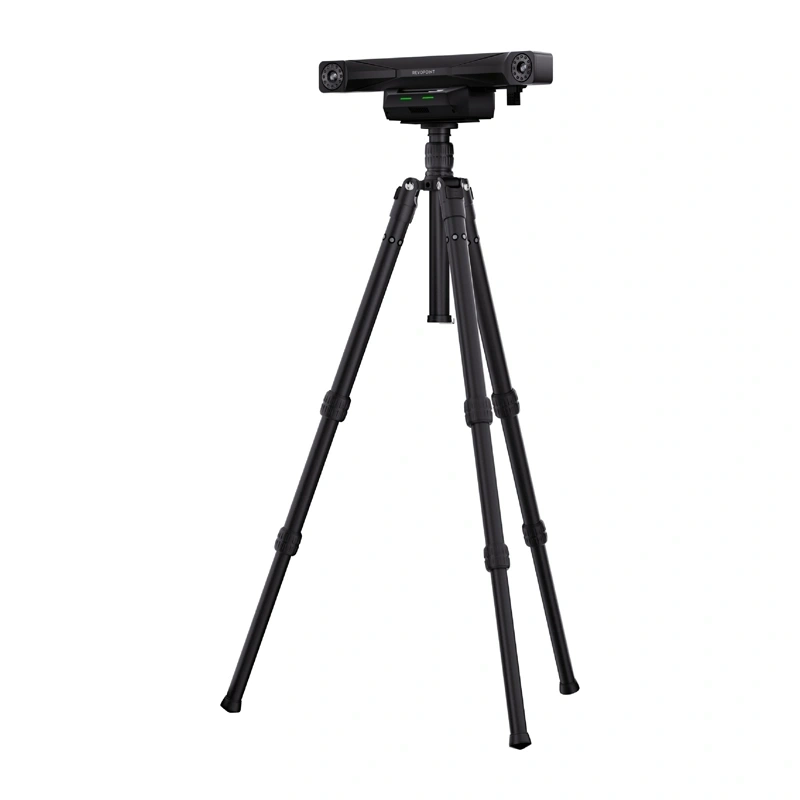

- Препоръчителен размер на сканираните обекти (проследяващо устройство)
- 0,01 – 4 m
- Точност на обемното измерване (проследяваща система)
- 0,02 mm + 0,04 mm × L (m)
- Работно разстояние (проследяващо устройство)
- 800 mm – 2 500 mm
- Минимален размер на рамката за заснемане
- 587 × 569 mm при 800 mm
- Максимален размер на рамката за заснемане
- 2 075 × 1 778 mm при 2 500 mm
- Обем на заснемане
- 3 m³
- Тегло (проследяващо устройство)
- 1,5 kg
- Размери (проследяващо устройство)
- 441 × 111 × 103 mm
- Проследяващ диапазон
- NIR
- Рекалибриране, извършвано от потребителя
- Ръчно калибриране
- Поддържани аксесоари
- Калибрационна плоча, калибрационна колона, монтажен блок, държач за батерия
